Устройство и принцип работы

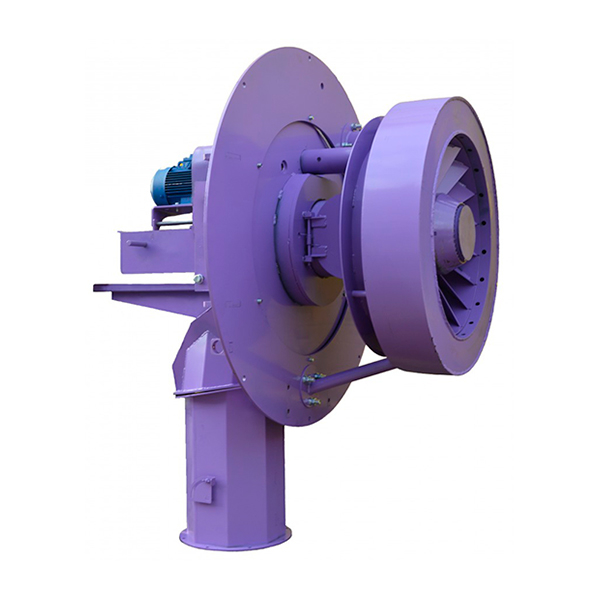

Горелка РГМГ-20 предназначена для создания контролируемого пламени, которым осуществляется полный выжег топлива в топке котла. Устройство имеет две основные части: воздушный короб и форсунку. Горелке необходим вентилятор и дымосос, так как работают они под разряжением в топке. Чтобы усилить процесс выжигания топлива, в форсунке жидкое горючее смешивается с воздухом для сжигания.
Топливо через шланг подается в кольцевую полость форсунки на распыливающий стакан. Воздух, которым необходимо насытить топливо, подается от автономного вентилятора, откуда через форсунку подается в завихритель. Вал форсунки начинает вращение и смешивает две среды. Они вращаются до образования тонкой пленки на стенках. Разбитое таким образом горючее лучше смешивается с воздухом и, соответственно, лучше горит.
После сформированный факел уже направляется в топку котла.
Условное обозначение
Горелка РГМГ-20, где:
- РГМГ — это ротационная газомазутная горелка,
- 20 — это номинальная тепловая мощность.
Особенности и преимущества
- Экономичное использование за счет системы насыщения топлива воздухом;
- Универсальность обеспечивается вариативностью использования топлива;
- Высокий КПД котла получается за счет особого способа подготовки горючей смеси;
- Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
- Надежность устройства обеспечивается простотой конструкции.
Размещение и установка
Горелка РГМГ-20 устанавливается в топке котла в место, обозначенное в конструкции котла. К горелке подводятся топливо, настраивается её мощность. Эксплуатация и техническое обслуживание
Техобслуживание горелки РГМГ-20 производится раз в год. Оно включает в себя общий осмотр, подтяжку креплений, очистку и промывку.
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.
Комплекция
Горелка РГМГ-20 поставляется в нескольких частях, подготовленных к сборке: корпус горелки, форсунка, устройство для направления воздуха, воздушный короб и патрубок. Отдельно приобретается вентилятор и дымосос.
