Устройство и принцип работы

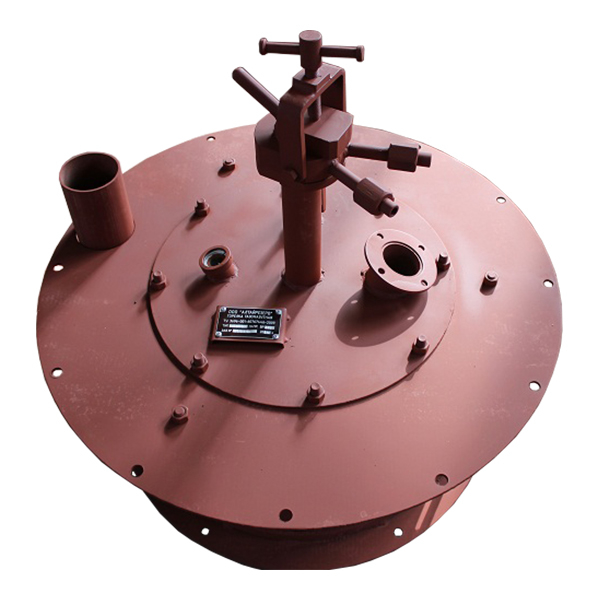

Горелка ГМП-16 предназначена для создания контролируемого пламени, которым осуществляется полный выжег топлива в топке котла. Устройство имеет три основные части: газовую, воздушную и жидкостную. Чтобы получить высокий КПД котлов, в горелке газоообразное или жидкое топливо подготавливается к сжиганию путем смешивания с воздухом.
Насыщенное воздухом топливо отправляется в камеру завихрения, поток закручивается вправо и поджигается. Сформированный факел направляется в топку котла.
Угол подачи топлива и глубина форсунки регулируется фланцем. Распыление мазута в горелке происходит через паромеханическую форсунку. Чтобы она имела длительный срок службы, ее детали изготавливаются из термрообработанной стали ХВГ.
Условное обозначение
Горелка ГМП-16, где:
- ГМ — это «газомазутная»,
- П — правое направление закручивания воздуха,
- 16 - номинальная тепловая мощность.
Особенности и преимущества
- Высокий КПД котла получается за счет качественного сжигания топлива;
- Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
- Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
- Компактное устройство достигается за счет совмещения двух типов горелок в одной.
Размещение и установка
На горелку необходимо установить защитное устройство и фотодатчик. Для этого на ней есть специальный патрубок. Сама горелка ГМП-16 устанавливается в топке котла типа ДЕ в место, обозначенное в конструкции котла. К горелке подводятся два вида топлива, настраивается ее мощность.
Эксплуатация и техническое обслуживание
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.
Комплекция
Газомазутная горелка поставляется в нескольких частях, подготовленных к сборке: корпус горелки ГМП-16, газовоздушная и газораспределительная части, паромеханическая форсунка и фланец для регулирования степени и угла подачи топлива.
