Устройство и принцип работы

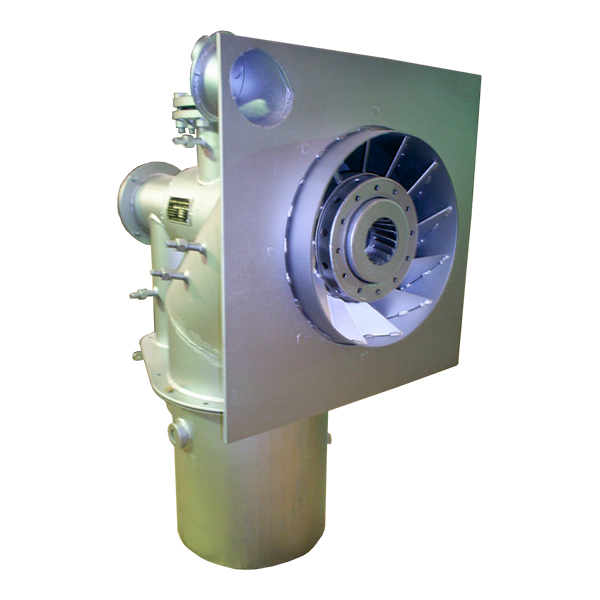

Горелка ГМГ-1,5 состоит из паромеханической форсунки, газовоздушной части, лопаточных завихрителей первичного и вторичного воздуха и фланца.
Горючее по штуцеру направляется в корпус – каждый вид топлива по своему пути. Далее жидкое топливо отправляется в форсунку вместе с паром для его распыла, после чего смесь отправляется в камеру завихрения. В ней поток горючего закручивается и распыляется в топке.
Газ из корпуса отправляется в кольцевой канал, в камеру завихрения, после чего распыляется. Регулирование подачи горючего в топку происходит за счет степени подачи воздуха, которая регулируется дроссельным устройством. Необходимого соотношения можно добиваться как вручную, так и при помощи автоматических устройств.
Распыление жидкого топлива в горелке происходит через паромеханическую форсунку. Чтобы она имела длительный срок службы, ее детали изготавливаются из термрообработанной стали ХВГ.
Условное обозначение
Горелка ГМГ-1,5, где:
- ГМГ — это «газомазутная»,
- 1,5 — номинальная тепловая мощность.
Особенности и преимущества
- Высокий КПД котла получается за счет качественного сжигания топлива;
- Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
- Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
- Компактность устройства достигается за счет совмещения двух горелок в одной.
Размещение и установка
Горелка ГМГ-1,5 крепится к топке котла с помощью фланца при монтаже самого котла. Также необходимо установить запально-защитное оборудование, гляделки и фотодатчик. Для этого на устройстве есть специальный патрубок.
Эксплуатация и техническое обслуживание
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.
Комплектация
Газомазутная горелка ГМГ-1,5 поставляется в нескольких частях, подготовленных к сборке: корпус горелки ГМГ-1,5, газовоздушная и газораспределительная части, паромеханическая форсунка и фланец, регулирующий степени и угла подачи горючего.
Горелка ГМГ-1,5 монтируется в процессе установки котла. При заказе горелки необходимо уточнить направление завихрения воздуха, в зависимости от расположения горелки в топке котла. ЗЗУ в комплект не входит.
