Устройство и принцип работы

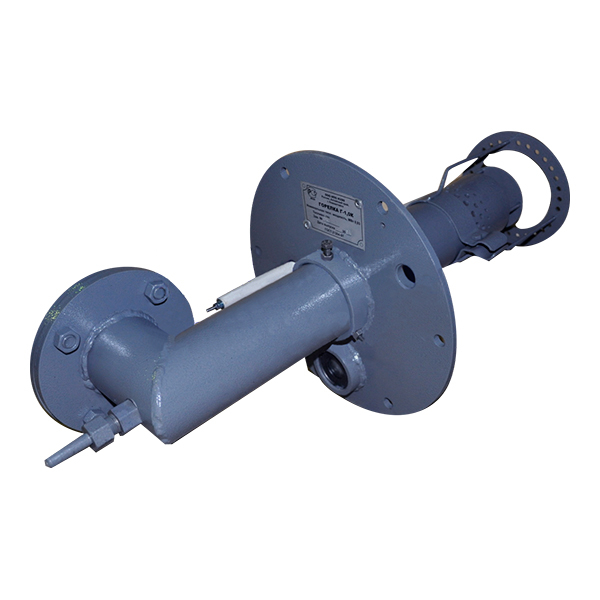

Горелка Г-1 используется для создания контролируемого пламени, которым осуществляется полный выжег газового топлива в топке котла. Устройство имеет два основных блока: воздушный и газовый. Воздух попадает в горелку через корпус в завихритель вторичного воздуха в то время, как газ через газовые патрубки подается в кольцевой коллектор в газовом блоке и проходит через распределяющую перегородку. На выходе смесь поджигается. Сформированный факел направляется в топку.
Горелка Г-1 имеет специальные патрубки для установки фотодатчика, запальника и визуальную гляделку. Есть возможность дополнительной комплектации горелки и адаптации ее под жидкие виды топлива.
Условное обозначение
Горелка Г-1, где:
- Г — это горелка газовая,
- 1 — номинальная тепловая мощность.
Особенности и преимущества
- Быстрое зажигание приводит котел в рабочее состояние;
- Простая конструкция обеспечивает надежную работу;
- Высокий КПД котла получается за счет качественного сжигания топлива;
- Экономичный расход топлива обеспечивается полноценным сжиганием горючего;
- Простая и точная настройка, которая осуществляется путем регулирования подачи топлива в устройство;
- Компактное устройство позволяет удобно разместить горелку на стенку котла.
Размещение и установка
На горелку Г-1 необходимо установить фотодатчик. Для этого на ней есть специальный патрубок. Сама горелка Г-1 устанавливается в место, обозначенное в конструкции котла. К горелке подводятся топливо, настраивается ее мощность.
Эксплуатация и техническое обслуживание
Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение на работу с котельным оборудованием.
Комплекция
Горелка Г-1 поставляется в нескольких частях, подготовленных к сборке: корпус горелки, воздушный короб, завихритель, шиберная заслонка и воздуховод.
